Slag View

Trata-se de um sistema com uso de câmera Near-IR para detecção de escória durante o vazamento do Aço. Este e um sistema confiável e consistente e em uso em varias Siderúrgicas com Fornos a Oxigenio (BOF, K-OBM) e Fornos Elétricos a Arco (EAF). O sistema básico consiste de câmera Near-IR(Infra Vermelho com comprimento de onda curto) para ambiente agressivo, com lentes e filtros. A imagem de saída de vídeo da câmera é enviada a um processador que processa esta imagem em software e envia um sinal de alarme avisando quando a detecção da escória no Vazamento esta acima de um limite pré-definido. A alta resolução da imagem é colorida para auxiliar o operador a distinguir claramente entre aço e escória.

O sistema Nupro SlagView é altamente expansível e outros módulos podem ser adicionados oportunamente para maior capabiblidade do processo.Uma extensão lógica desta aplicação é a automatização completa do forno com objetivo de segurança e melhor consistência. A integração do sistema SlagView ao sitema PLC / Nível 2 possui os seguintes recursos opcionais:

• Sensibilidade de detecção variável por Família/Classe de Aço
• Arquivo de dados para posterior revisão e melhoriacontínua
• Integração de parâmetros da corrida (ppm de oxigênio vazado, ângulo forno, corridas no furo de vazamento, família Classes, etc)
• Avaliação de parâmetros do forno sobre vazamento para facilitar a melhoria contínua Monitoramento de corridas no furo de vazamento e gerar curva de desgaste
• Transmitir informações para outros locais de tratamento via intranet (recomendações para tratamento de Panela)

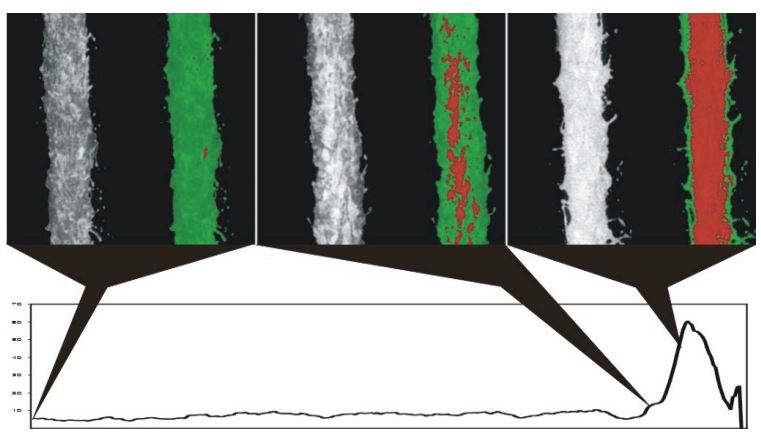

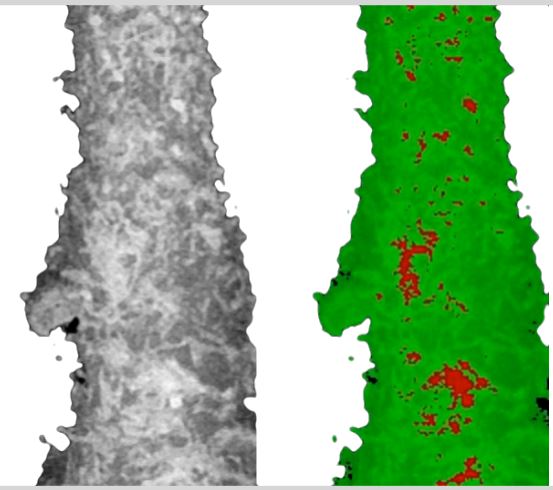

Análise de Imagens em Alta Resolução

Slag View utiliza tecnologia de câmera avançada para capturar imagens de alta resolução a partir de ambientes agressivos para o Software Slag View. O software é projetado para alcançar dados apurados, para determinar presença de transição de escória no forno.

Benefícios

• Melhor visibilidade da vazamento
• Reduzir passagem de Escoria
• Reduzir consumo de Ligas
• Redução de desvios na analise química de aço por reações de reversão de escória
• Vazamento mais rapido, maior produtividade
• Capacidade de reproduzir vazamentos de corridas anteriores
• Controle de oxigênio com menor custo (menos Al, menos escória sintetica)
• Melhoria nas operações do Forno Panela, tratamentomais rápido
• Proficiência do operador para vazamento é melhorada e mais consistente
• Recomendações em tempo real para o tratamento da escória em cada corrida
• Melhoria da fluidez, qualidade (devido menor FeO na escória, otimizando escoria da panela)

Garantia

O equipamento é garantido livre de defeitos de funcionamento por um período de um (1) ano a partir da data de entrega inicial. Qualquer adulteração ou uso inadequado do equipamento anula a garantia. A instalação inadequada com o Manual de Instalação tambem anula a garantia. O uso de peças de substituição não fornecidos pela Nupro anularão a garantia.

Iniciaremos o projeto imediatamente após o recebimento da ordem de compra e pagamento inicial como descrito acima. A conclusão do projetodepende das opções selecionadas, a entrega de hardware e conclusão típica do projeto éde 12 semanas após o recebimento do pedido.
